Il profilo altimetrico è un grafico che ci permette di fare una previsione più o meno approssimativa del tragitto che si andrà a percorrere. Serve per renderci conto della pendenza della strada, dei punti d’acqua e stimare i tempi di percorrenza.
Come realizzare un profilo altimetrico?
Occorrente :
1) Carta topografica della zona interessata
2) Carta millimetrata
3) Righello
4) Filo o cordoncino
5) Matita
Procedimento:
1) Controllare scala della cartina e legenda dei simboli
Scala
1:5.000 – 1 cm sulla carta = 50 m sul terreno ( cm : 20 = km )
1:10.000 – 1 cm sulla carta = 100 m sul terreno ( cm : 10 = km )
1:25.000 – 1 cm sulla carta = 250 m sul terreno ( cm : 4 = km)
1:50.000 – 1 cm sulla carta = 500 m sul terreno ( cm : 2 = km)
1:100.000 – 1 cm sulla carta = 1 Km sul terreno ( cm = Km)
2) Identificare punto di partenza e altitudine del punto
3) Scegliere il percorso (se percorso C.A.I. identificare numeri dei sentieri)
4) Trovare punto di arrivo e altitudine corrispondente
5) Identificare lungo il percorso più punti di riferimento possibile e loro altitudine (bivi, chiese, rifugi, punti panoramici, campi da calcio…)
6) Verificare presenza di punti d’acqua e loro altitudine (segnati come quadrati o cerchi azzurri)
7) Procedere alla misurazione della distanza totale con il filo cercando di essere il più precise possibile. Stendere poi il fil vicino al righello e misurare i cm.
8) Riportare la distanza totale in cm e trasformarla in Km (se la scala della cartina è 1:25000 fare cm ottenuti : 4 = km)
9) Trovare punto più alto del percorso controllando le curve di livello.

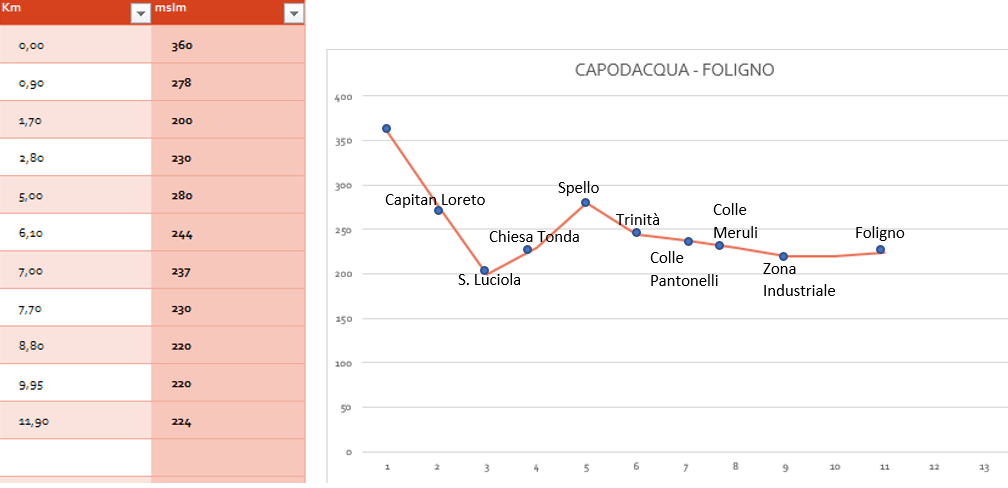

10) Avendo il numero massimo di altitudine e i km massimi da percorrere procedere a scegliere la scala per il grafico da realizzare sulla carta millimetrata che ci aiuta ad essere più precise (es: dieci quadratini = 100 metri) Sull’asse delle x troveremo la distanza e sull’asse delle y l’altitudine.
N.B.= la scala non deve essere necessariamente la stessa sui due assi ma va riportata sul grafico per poter poi rendersi conto della pendenza.
11) Realizzare il grafico inserendo più informazioni possibile, si possono riportare anche attraverso simboli o colori particolari es: acqua=goccia blu (punti importanti, numeri dei sentieri…)
12) Stimare il tempo di percorrenza ( solitamente si percorrono 4 km ogni ora + 15 minuti ogni 100 metri di dislivello in salita, il dislivello in discesa non si calcola a meno che non abbia una pendenza importante)
Lo sapevi?

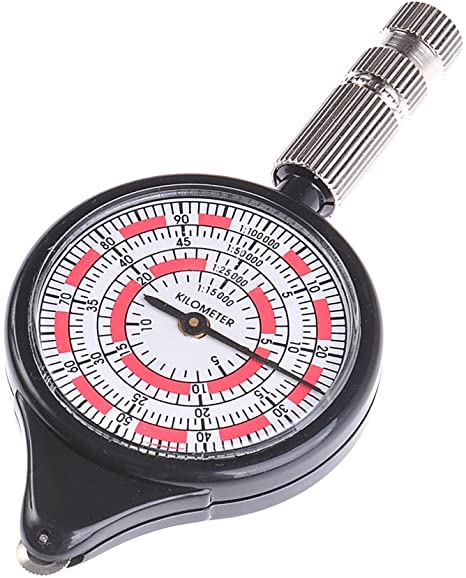

Il filo o il cordoncino può essere sostituito da uno strumento molto comodo che ci dice direttamente i Km:
lo Scalimetro o Curvimetro a rotella!
Seguendo il percorso con la piccola rotella che ha sulla punta, si leggerà nel display (se è digitale) o nella scala riportata direttamente il chilometraggio!
Buona Strada!
